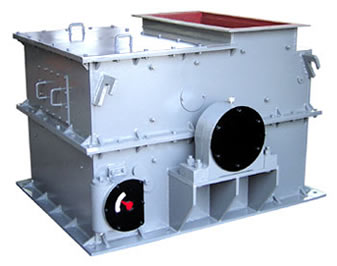

    环锤式破碎机

    作者:巩义市站街华中机械设备厂 来源: 日期:2011-9-14 10:08:12 标签:



      环锤式破碎机是一种带有环锤的冲击转子式破碎机,物料进入破碎机后,首先受到随转子高速旋转的环锤的冲击作用而破碎,被破碎的物料同时从环锤处获得动能,高速度地冲向破碎板。受到第二次破碎,然后落到筛板上,受到环锤的剪切、挤压、研磨以及物料与物料之间的相互作用进一步破碎,并透过筛孔排出。不能破碎的杂物则进入金属收集器,定期清除。

        环锤式破碎机主要用途:
    环锤式破碎机,最适用于破碎各种脆性物料,如煤、煤矿石、焦炭、炉渣、红砂岩、页岩、疏松石灰石等。物料的抗压强度不超过100MPa,表面水份不大于15%。

        环锤式破碎机主要组成部件:
    环锤式破碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。


    环锤式破碎机技术参数:

    型号

    进料
    粒度
    mm

    出料
    粒度
    mm



    t/h

    主轴
    转速
    r/min

    电动机

    外型尺寸
    长×宽×高
    mm

    重量
    T

    型号

    功率
    KW

    PCH0402

    ≤200

    ≤30

    8-12

    960

    Y132M2-6

    15

    810×890×560

    0.8

    PCH0404

    ≤200

    ≤30

    16-25

    970

    Y460L-6

    11

    980×890×570

    1.05

    PCH0604

    ≤200

    ≤30

    22-33

    970

    Y180L-6

    15

    1050×1270×800

    1.43

    PCH0606

    ≤200

    ≤30

    30-60

    980

    Y255M-6

    30

    1350×1270×1080

    1.77

    PCH0808

    ≤200

    ≤30

    70-105

    740

    Y280M-8

    45

    1750×1620×1080

    3.6

    PCH1010

    ≤300

    ≤30

    160-200

    740

    Y315M2-8

    90

    2100×2000×1350

    6.1

    PCH1016

    ≤300

    ≤30

    300-350

    740

    OS-128-8

    155

    2700×2000×1350

    9.2

    PCH1216

    ≤300

    ≤30

    620-800

    740

    Y450-8

    355

    4965×2500×1600

    15

    PCH1616

    ≤300

    ≤30

    700-900

    740

    Ykk5001-8

    400

    5365×2500×1680

    19.3
