    移动式砂石生产线配备的柴油发电机组系统电气柜是怎么布局的?

    作者:巩义市站街华中机械设备厂 来源: 日期:2018-2-16 23:04:57 标签:砂石生产线


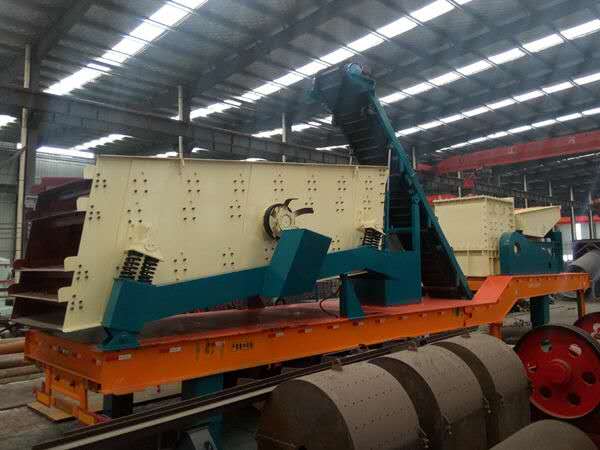

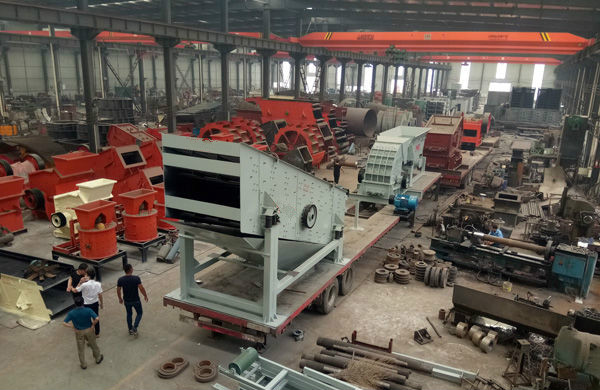

       给砂石生产线配备的自动化柴油发电机组可实现两路电源包括市电与市电、市电与发电或者发电之间的全自动切换,保证用户的正常用电要求。下面由小编为大家介绍柴油发电机组系统电气柜的结构及原理。

    柴油发电机组分四通道,分别对安全系统四通道供电,故称为应急柴油发电机组。每通道的发电机励磁控制系统相同。

     如图所示,在UBS08130-430中有BWS10-40开关柜;XKC12-42励磁柜——专用作发电机励磁提供电流;CSA01-04——就地控制柜,收集处理信号;CXN10-40——就地控制柜,显示柴油发电机及其辅助系统信息,控制柴油发电机组;CSA61-CSD61——信号显示柜,几个重要的液位在这里显示;XKY10-40——发电机保护柜,内装设发电机继电保护器。UBS08120-420中有XKC13-43——接地电阻柜和XKC11-41——中性点柜,装有CT和PT以测量发电机电压电流参数,以及取励磁电流。

    在XKC12-42柜中,有六个开关,运行时需注意。编号分别是F1、Q34、Q33、Q328、Q36。F1是副励磁机电压供电开关,Q34是最低励磁限制器开关。Q328为220V控制电路电源。Q33是加速起励开关,Q36为调压电动机开关。在BWS10-40柜下部GA001,有直流220V到直流24V的转换装置两套,并联,在各个装置上有自身的接通开关,运行时需接入,还有四个开关分别是Q1、Q2、F10、F11。

    Q1是上部直流转换装置的接入开关,Q2是下部直流转换装置的接入开关,F10是220V仪表供电开关,F11是24V电压表和电流表的供电开关。在EA001中有开关六个,分别是Q1、Q2、Q3、Q4、Q5、Q6,Q1向BNA、B、C、D(AC400V)供控制电,Q2向BWS10、20、30、40(24V)供控制电,其余都未接负荷。

    在XKY10-40柜中有开关六个,分别是S801、F811、F812、F813、F882、F883。S801为继电器供电的总开关,F811为定子绕组接地保护供电开关,F812为逆功率保护供电开关,F813为过电流保护开关,F882为发电机出口断路器储能弹簧开关控制回路和信号电路的供电开关,F883为同步辅助继电器供电开关。在柜门上有测试按钮S11,按下后柜顶两灯H11(桔色)、H12(红色)亮。H11(桔色)表示发电机继保信号动作,H12(红色)表示柜内设备故障。

    XKC11-41中有开关七个,分别是Q31、Q32、Q35、Q41、Q42、Q43、Q44。Q31是电压控制电路供电开关,Q32是保护电路供电开关,Q35是发电机开三角形测量电路供电开关,Q41是发电机同步电路开关,Q42、Q43、Q44是测量电路供电开关。

    上述开关,都是运行砂石生产线配备的电气系统启动柜时需注意的开关,按应急柴油发电机规程(电气部分)要求开合电路。
